製造現場において、「良品」と「不良品」を仕分ける最終的な砦が検査治具である。しかし、その治具自体の精度が信頼できなければ、いかに高精度な加工を施した部品も、誤った判定を受けるリスクを抱えることになる。航空宇宙、半導体製造装置、モータースポーツといった超高精度領域では、検査治具そのものが「計測機器」として扱われ、ISO 10012やJIS Z 8103に基づく校正体系、測定不確かさ（Measurement Uncertainty）の定量評価、さらには測定システム解析（MSA：Measurement System Analysis）の実施が当然のように求められる。

神奈川県横浜市を拠点とする精密加工メーカーは、単に検査治具を「製作」するだけでなく、その治具が発揮すべき計測性能を設計段階から保証するアプローチを貫いている。本稿では、検査治具の精度を支配する設計上の原理から、校正の実務、不確かさ評価の具体的な計算方法、そしてAIDS/AS9100・IATF 16949といった品質マネジメント規格への適合まで、プロフェッショナルが現場で直面する課題に対して工学的な根拠をもって答える。設計・開発・生産技術の担当者が、発注前に知っておくべき技術的判断基準を網羅した実践ガイドとして本稿を活用していただきたい。





検査治具の「精度」とは何か：計測の不確かさを理解する

精度・正確さ・再現性——混同が招く致命的な設計ミス

「精度が高い検査治具を作ってほしい」という依頼は、製造現場では日常的に行われる。しかし「精度」という言葉の解釈が設計者と発注者の間でズレていると、完成した治具が期待通りの機能を果たさないという事態が生じる。計測の世界では、精度（Accuracy）は「正確さ（Trueness）」と「精密さ（Precision）」の組み合わせとして定義される（ISO 5725-1）。正確さとは測定値の平均が真値に近いこと、精密さとは繰り返し測定したときのばらつきの小ささを意味する。

検査治具の設計においてとりわけ重要なのは、精密さ——すなわち再現性（Repeatability）と再現可能性（Reproducibility）を確保することである。同じ良品をセットするたびに同じ測定値が得られるか、異なる作業者がセットしても同じ判定が出るか。この再現性・再現可能性こそが、量産ラインにおける検査治具の実用価値を決定づける。設計段階でこれらを担保するためには、ワーク拘束点の配置設計、クランプ力の定量計算、そして熱膨張を考慮した材質選定が不可欠となる。



測定不確かさ（Measurement Uncertainty）の概念と設計への影響

測定不確かさとは、計測結果に付随する「疑いの幅」を定量化したものであり、GUM（Guide to the Expression of Uncertainty in Measurement、JCGM 100:2008）に基づいて評価される。たとえば、公差が±0.05 mmの穴径を検査する場合、検査治具のゲージ自体に±0.015 mmの不確かさがあるとすれば、実際に「合格/不良」を判定できる有効な幅は±0.035 mmに狭まる。この「ガードバンド」の考え方を設計初期から織り込まなければ、検査治具が完成してから「公差の10分の1の精度が出ない」という問題が露呈する。

不確かさの要因としては、基準器の校正不確かさ、治具材料の熱膨張係数（CTE：Coefficient of Thermal Expansion）、加工面の幾何誤差、クランプによるワーク変形、そして作業者の操作手順など多岐にわたる。これらをU成分として個別に評価し、合成標準不確かさ（Combined Standard Uncertainty）を算出するプロセスが、精密な検査治具設計の出発点となる。



十分の一則と設計目標値の設定

機械加工の現場で古くから経験則として語られてきた「十分の一則（1/10 Rule）」は、検査治具や測定器具の精度はその被測定部品の公差の10分の1以下であるべきという指針である。公差0.1 mmの部品を検査するなら、治具の繰り返し精度は±0.005 mm（10μm）以下——これが現場における設計目標の出発点となる。ただし航空宇宙や半導体装置部品では、この比率がさらに厳格化され「20分の1」を求められるケースも珍しくない。この設計目標値を明確にすることで、素材の選定（熱膨張係数の低いインバー合金や超硬合金の採用可否）、加工設備（5軸加工機による一発セット加工の要否）、そして精度確認に用いる測定機器（CMM、レーザートラッカー等）のスペックが自ずと決まってくる。





設計段階で精度を作り込む：拘束理論・熱設計・材質選定

3-2-1拘束原則を超えた「過拘束のリスク」と対策

3-2-1の原則（一次基準面に3点、二次基準面に2点、三次基準面に1点を配置して剛体の6自由度を完全拘束する）は検査治具設計の基礎として広く知られている。しかし実際の現場では、この原則を「守り過ぎる」ことによる過拘束（Overconstrained）が精度を損なうケースが頻発する。たとえば鋳造品やプレス成形品のような表面精度が低いワークに対して、理論上4点以上の接触点を設けると、セット状態でワークにわずかな変形が生じ、その変形量が測定値に誤差として反映される。

精度の高い検査治具では、過拘束を避けるために基準ピンへの「逃がし穴」設計、弾性変形を許容するスプリングロケータの採用、あるいはフレキシブルなキネマティックカップリング（Kinematic Coupling）の応用が求められる。キネマティックカップリングは3つのV溝と3つの球で構成される精密位置決め機構であり、繰り返し位置決め精度がサブマイクロメートルに達する。モータースポーツ向けの高精度部品検査や半導体製造装置の精密治具では、このキネマティックカップリングを意図的に採用する事例が増えている。



熱設計：温度変化と寸法変動を読み解く

精密な検査治具において、温度は最も制御困難な誤差要因の一つである。JIS B 0680に規定される通り、寸法計測の標準温度は20°Cであるが、製造現場の実温度は季節・空調・熱源機械の影響を受けて絶えず変動する。温度ΔT [°C] の変化によるワーク寸法の変化量ΔL [mm] は、

ΔL = α × L × ΔT

で近似される（αは材料の線膨張係数 [1/°C]、Lは名目寸法 [mm]）。たとえばSUS304のα ≒ 17.3×10⁻⁶ /°C であるから、200 mm長の部品が5°C 変動すると、ΔL = 17.3×10⁻⁶ × 200 × 5 = 0.0173 mm の寸法変化が生じる。

材質
線膨張係数 α [×10⁻⁶ /°C]
200mm×5°C変動の寸法変化
S45C（炭素鋼）
11.7
0.0117 mm
SUS304（ステンレス）
17.3
0.0173 mm
A7075（アルミ合金）
23.6
0.0236 mm
インバー合金（Fe-36Ni）
1.2
0.0012 mm
セラミックス（Al₂O₃）
7.2
0.0072 mm

この数値が示す通り、アルミニウム合金製の治具でステンレス部品を計測する場合、治具とワークの熱膨張差が直接的な計測誤差となる。高精度領域では治具材料を被測定物と同一材料、あるいはインバー合金・セラミックスに統一するか、温度補正計算を測定手順書に明示することが不可欠である。横浜市・神奈川県の精密加工拠点では、温度管理された恒温室（±1°C以内）での検査治具調整と最終精度確認を標準工程として組み込んでいる。



硬質材料の選定と表面処理：摩耗による精度劣化を防ぐ

検査治具の精度は製作直後だけでなく、長期使用を通じて維持される必要がある。基準面や位置決めピン・ブッシュが摩耗すれば、繰り返し精度が経時的に劣化し、定期校正の際に「治具自体の修理・再校正」というコストが発生する。高耐久な検査治具に採用される材質と表面処理の組み合わせを以下に示す。

SKD11（ダイス鋼、HRC58〜62）：位置決めピン・ゲージブロック面に適用。耐摩耗性と寸法安定性のバランスが優れる。
SKH51（高速度工具鋼、HRC63〜66）：繰り返し挿抜のあるブッシュ・スライドガイドに適用。耐摩耗性が最高水準。
SUS420J2（マルテンサイト系ステンレス）：耐食性と硬度（HRC50〜55）を両立させたい航空宇宙・医療分野で採用。
超硬合金（WC-Co系）：ゲージピンやリング基準面に採用。ヤング率が鋼の約3倍であり、微小力による変形が極めて少ない。
硬質クロムめっき・TiNコーティング：基準ピン表面に適用。耐摩耗性向上と同時に摩擦係数低減により、ワーク接触による位置ずれを防止する。





校正体系の構築：トレーサビリティ・校正周期・校正記録

計量トレーサビリティとは何か——国家標準への連鎖

検査治具を「計測機器」として管理する場合、その測定値が国家計量標準（NMIJ：National Metrology Institute of Japan）にトレーサブルであることが証明されなければならない。これは、治具→基準ゲージ→ブロックゲージ（校正済）→一次標準器（NMIJ保有）という測定標準の「切れ目のない連鎖（Chain of Traceability）」を文書として示すことを意味する。

AS9100（航空宇宙品質マネジメント）やIATF 16949（自動車産業品質マネジメント）では、この計量トレーサビリティの証明が顧客監査の際に必須要件として確認される。治具に付属する「校正証明書」には、使用した基準器の証明書番号・有効期限、測定場所の温度記録、測定者の資格、そして各測定点の実測値と許容値が記載されていなければならない。横浜市・神奈川県の精密部品加工拠点では、こうした校正記録を電子台帳で一元管理し、顧客の監査要求に対してアクセス可能な状態を維持している。



校正周期の決定——リスクベースアプローチ

検査治具の校正周期は、JIS Z 9090（測定機器の管理のための計量確認システム）に従い、リスクベースで設定することが推奨される。校正周期を決定する因子には、使用頻度（日次量産ラインか試作品確認か）、使用環境（切削油・振動・温度変動の影響）、治具材料の経時変化特性、過去の校正履歴における偏差傾向、そして生産される製品の重要度（航空宇宙部品・医療機器等の場合は短期化）が含まれる。

一般的な目安として、量産ラインで毎日使用される検査治具は3〜6ヶ月毎の定期校正が標準的だが、精度要求が±0.005 mm以下の高精度治具では月次の簡易確認（マスターゲージとの比較）＋年次の詳細校正という二段階管理が有効である。また「校正のトリガー」として、衝撃・落下・異常摩耗の発生時には即時校正を義務付ける手順書の整備が不可欠である。



MSA（測定システム解析）による治具の統計的評価

MSA（Measurement System Analysis）は、AIAG（Automotive Industry Action Group）のリファレンスマニュアルに基づき、測定システム全体の変動が製品公差に対して許容範囲内に収まっているかを統計的に評価する手法である。検査治具に対して実施する代表的なMSA手法がゲージR&R（Repeatability and Reproducibility）である。

ゲージR&Rでは、複数の測定者が複数の部品を複数回測定し、その結果から「繰り返し性（Repeatability）」と「再現可能性（Reproducibility）」を分離して定量化する。評価基準として、%GRR（測定システム変動÷全変動）が10%未満なら「良好」、10〜30%は「条件付き使用可」、30%超は「改善が必要」とされる。





評価区分	%GRR値	判定・対応
良好	< 10%	測定システムとして採用可
条件付き使用可	10〜30%	用途・リスクに応じて判断
不可	> 30%	治具設計・作業手順の見直し必要



%GRRが基準を超える場合、原因を特定するために「作業者間変動」と「治具固有の繰り返し変動」を分離して解析する。作業者間変動が支配的であればセット手順の標準化やポカヨケ設計の追加で改善できる。治具固有変動が大きい場合は、ロケータ精度の再加工や材質変更を検討する。





加工事例：精度保証を実現した検査治具の設計・製作プロセス

※守秘義務およびプライバシー保護のため、内容は一部変更しています。



 事例A：航空宇宙用チタン合金構造体向け——%GRR 4.8%を達成した統合型検査治具

【課題の背景】

国内の航空宇宙部品メーカーの生産技術部門から相談を受けた。チタン合金（Ti-6Al-4V）製の構造部材（長辺450 mm、公差要求±0.02 mm）を量産ラインで全数検査するための治具を新規設計・製作してほしいという内容だった。既存の検査方法はCMMによる個別測定であり、サイクルタイムが長く量産に対応できていないことが問題の本質であった。

【設計上の主要判断】

検査速度と精度を両立させるため、「硬質ピン位置決め＋デジタルインジケータ多点同時読み取り」という構成を採用した。チタン合金と治具材料の熱膨張差を最小化するため、ベース材をインバー合金（Fe-36Ni、α = 1.2×10⁻⁶/°C）とし、接触ピンを超硬合金（WC-Co）で構成した。恒温室（20±0.5°C）外での使用を想定し、温度補正係数を組み込んだ「測定手順書」を治具とセットで納品した。

5軸加工機（DMG森精機製）による一発セット加工でベースの基準面を仕上げ、加工後に三次元測定機（Zeiss CONTURA G2）で全63点の基準ピン位置を計測し、設計値からの偏差が±0.003 mm以内であることを確認した。

【MSA結果】

納品後に顧客が実施したゲージR&R試験では、%GRR = 4.8%（公差比）という結果が得られた。繰り返し性（Repeatability）が3.1%、再現可能性（Reproducibility）が3.5%であり、作業者間の変動も許容範囲内に収まっていることが確認された。量産ライン移行後、CMMによる全数検査からこの検査治具による抜き取り確認体制へ移行し、1ロット当たりの検査時間が87分から12分へと大幅に短縮された。
4.2 事例B：半導体製造装置向けアルミ合金精密フレームの検査治具
【課題の背景】

相模原市の半導体製造装置メーカーから、精密アルミ合金フレーム（A5052）の平面度・直角度を生産ラインで迅速に確認するための検査治具の設計依頼を受けた。ワークサイズは最大600mm×400mm、平面度公差0.03 mm、直角度公差0.02 mm、生産数は月300個というロット規模であった。

【設計の要点と工夫】

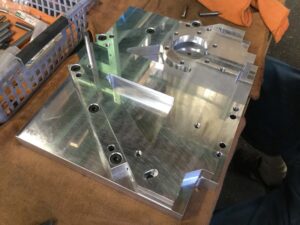

アルミ合金ワークとアルミ治具では熱膨張差が生じないが、一方でアルミ治具自体が摩耗しやすいという問題がある。この問題を解決するため、基準面パッドと位置決めピン部のみをSKD11（HRC60）の焼き入れ鋼インサートとし、ベースを軽量かつ剛性の高いA7075（超々ジュラルミン）で構成するハイブリッド設計とした。治具全体の重量を抑えることで作業者の疲労を軽減し、正確なセット操作を促す人間工学的配慮も組み込んだ。

製作後の精度検証では、25箇所の基準ピン位置を三次元測定機で計測し、全点で設計値±0.004 mm以内の偏差を確認した。ゲージR&R試験では%GRR = 7.2%を達成し、顧客の要求仕様（%GRR < 10%）をクリアした。





精密検査治具の設計・製作を依頼する際の5つの優位性

優位性1：設計段階からの「計測不確かさバジェット」の提示

検査治具の発注において、多くのサプライヤーが「何μmまで加工できるか」という加工精度の提示にとどまる。これに対し、本稿が紹介する精密加工パートナーは、設計提案の段階で「測定不確かさバジェット（Uncertainty Budget）」を文書として提示することを標準としている。これは、熱膨張誤差・加工誤差・基準器の校正不確かさ・作業者誤差の各成分を個別に見積もり、合成不確かさとして表現したものである。この文書を受け取ることで、発注者は「この治具で本当に公差の判定が可能か」を発注前に定量的に判断できる。AS9100・IATF 16949・ISO 13485の要求に応じた計量トレーサビリティ文書もセットで整備するため、顧客の品質監査対応コストを大幅に削減できる点が高く評価されている。



優位性2：5軸加工機による一発セット加工がもたらす幾何精度の優位性

検査治具の精度は、製作に使用する加工機の幾何精度に直結する。複数回のワーク段取り（チャッキング）を繰り返す加工プロセスでは、段取り替えのたびに位置決め誤差が累積する。この問題を根本から解決するのが5軸加工機（同時5軸）による一発セット加工である。ワークを1回チャックすれば、基準面・位置決めピン穴・測定基準点のすべてを同一座標系の中で加工できるため、各基準点間の相互位置精度が加工機の幾何精度（通常±0.002〜0.005 mm）に担保される。東京都・神奈川県の精密部品加工拠点では、5軸加工機で仕上げた治具の基準面に対し、三次元測定機で全点を確認するダブルチェック体制を標準工程として維持している。



優位性3：CMM（三次元測定機）による全点計測と精度証明書の発行

製作した検査治具が設計図通りの幾何精度を持つことを証明するには、CMM（Coordinate Measuring Machine：三次元測定機）による全点計測が不可欠である。測定点数が多いほど証明の信頼性は高まるが、測定コストも増大するため、重要度の高い点を優先して計測するストラテジーの設定も重要な技術判断となる。精度証明書には、各測定点の設計値・実測値・偏差の三列が明記され、顧客の受け入れ検査の際に参照できる形式で提出される。これにより、納品後のトラブルが生じた際も「治具由来の誤差」と「プロセス由来の誤差」を切り分ける根拠として活用できる。横浜市のCMM計測室は温度管理された環境で運用されており、標準温度20°Cでの測定値を保証している。





優位性4：難削材・異形状ワーク対応の倣い治具（ネスト）設計力

検査治具の難難度が最も高いのは、曲面・異形状・柔軟体のワークを定量的に拘束するケースである。航空宇宙向けの翼型ブレードや、モータースポーツ向けの空力部品のように、複雑な三次元曲面を持つ部品を決まった姿勢に拘束するには、ワーク表面を正確に倣った「ネスト（Nest）」形状を持つ治具が必要となる。この倣い形状をCADデータから直接5軸加工機で切削製作するプロセスが、ネスト治具の製作精度を決定する。3Dスキャンで取得したワークのポイントクラウドデータと公称3Dモデルを比較解析し、接触面に最適なクリアランスを設定することで、「強く固定するが変形させない」拘束が実現される。このネスト治具製作技術は、複雑形状部品の量産検査工程の精度安定化に直接的に貢献する。





優位性5：試作1個からの対応と設計変更への柔軟な追従

量産段階の専用治具は当然として、試作・開発段階における少量対応も重要なニーズである。設計変更が頻繁に発生する開発フェーズでは、検査治具もその変更に追従できる「改修容易性」を設計段階から考慮する必要がある。モジュール式の治具構成——ベース・ロケータ・クランプを交換可能なユニットとして構成——を採用することで、ワーク形状が変更された際にベースを流用してロケータユニットのみを交換するという対応が可能となる。神奈川県横浜市の精密加工拠点では、図面1枚・試作1個からの対応を受け入れており、設計者が「構想段階」の段階でも相談に応じる体制を整えている。CAD/CAMの一貫環境と豊富な工具在庫により、設計変更から加工着手までのリードタイムを最短化している。





よくあるご質問（Q&A）

Q. 検査治具の設計に「測定不確かさ評価書」の提出は必要ですか？

A. 一般の量産治具では省略されるケースが多いですが、AS9100・IATF 16949・ISO 13485の適用を受ける製品向けの検査治具や、顧客が計量管理規程を定めている場合には、不確かさ評価書の提出が審査項目となることがあります。GUMに基づく不確かさバジェットを設計初期に作成しておくことで、後工程での手戻りを防ぐことができます。株式会社関東精密では、精度要求仕様と使用環境を伺った上で、発注前に不確かさの概算評価をご提示することが可能です。ご相談はお気軽にどうぞ。

Q. ゲージR&Rを実施したいのですが、検査治具の製作時に治具メーカー側でできますか？

A. 製作サイドでのゲージR&R実施は技術的には可能ですが、本来の意義はお客様の実際の生産環境・作業者・計測手順での評価にあります。製作側での実施は「製作精度の確認（%GRR）」を事前に把握するための予備評価として有用です。株式会社関東精密では、納品前の精度証明として基準ゲージとの繰り返し比較測定データ（通常10回以上）を添付し、繰り返し標準偏差（σ）を測定報告書にて提示しています。ゲージR&Rの実施方法や評価基準についてもご相談ください。

Q. アルミ部品用の検査治具をアルミ合金で製作したいのですが、問題はありますか？

A. ワーク材と同一材料（アルミ合金）で治具を製作することで、熱膨張差による計測誤差を最小化できるため、温度変動の大きい環境では合理的な選択です。ただし、位置決めピン・基準面パッドの摩耗が進みやすいため、これらの接触部のみSKD11等の焼き入れ鋼インサートを埋め込むハイブリッド設計を推奨しています。精度要求・使用頻度・予算のバランスを踏まえ、最適な材料構成をご提案いたします。

Q. 検査治具の校正はどのくらいの頻度で行えばよいですか？

A. 使用頻度・環境・精度要求に応じて設定することが正しいアプローチです。量産ラインで毎日稼働する治具は3〜6ヶ月毎の定期校正、精度要求が厳しい（±0.005 mm以下）治具は月次の簡易確認（マスターゲージとの比較測定）を加えた二段階管理が有効です。落下・衝撃・異常摩耗が確認された際は使用停止と即時再校正を義務付ける手順書の整備も併せてお勧めしています。校正周期の合理的な設定は、JIS Z 9090のリスクベースアプローチが参考になります。

Q. 3Dスキャンのデータを持ち込んで倣い治具（ネスト）を製作してもらえますか？

A. 可能です。3Dスキャンデータ（STL・点群データ等）を提供いただければ、CADモデルに変換・最適化した上で、5軸加工機による倣い形状の製作が可能です。ただし、スキャンデータの精度（スキャナのスペック・ノイズ処理状況）がそのまま治具精度の上限に影響します。精度要求が±0.01 mm以下の場合は、マスターワーク（良品現物）を一緒にお預かりして直接3Dスキャン・加工することで、より高精度なネストが製作可能です。図面がない状態からでもご相談を受け付けております。



検査治具の「精度」は、完成品を測定して初めてわかるものではなく、設計段階から計量不確かさ・熱設計・材質選定・拘束理論を織り込むことで作り込むものである。校正体系の整備・MSAによる統計的検証・計量トレーサビリティの文書化——これらが一体となって初めて、検査治具は「ゼロ不良を保証する計測インフラ」として機能する。難削材加工、超高精度部品の製作、複雑形状の5軸加工、そして検査治具設計・製作に関するご相談は、神奈川県横浜市を拠点とする株式会社関東精密へ。図面がない構想段階でのご相談も歓迎します。航空宇宙・半導体・モータースポーツ・医療機器分野における難易度の高い要求にも、工学的根拠に基づいた解決策をご提案いたします。
